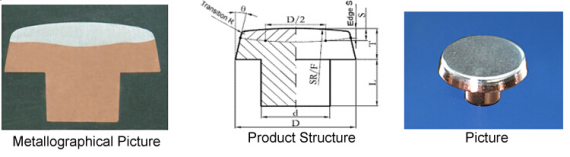

標準形状
標準寸法
シャンクディアマーター（d） | ヘッド直径（D） | シャンク長さ（L） | |||||||||||||
1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | ||
Ф0.8 | √ | 0.5〜1.5 | |||||||||||||
Ф1.0 | √ | √ | 0.5〜1.5 | ||||||||||||
Ф1.2 | √ | √ | 0.5〜1.5 | ||||||||||||
Ф1.5 | √ | √ | √ | 0.8〜2.0 | |||||||||||
Ф1.8 | √ | √ | √ | 1.0〜2.5 | |||||||||||
Ф2.0 | √ | √ | √ | 1.0〜2.5 | |||||||||||
Ф2.3 | √ | √ | √ | 1.5〜3.5 | |||||||||||
Ф2.5 | √ | √ | √ | 1.5〜3.5 | |||||||||||
Ф3.0 | √ | √ | √ | 1.5〜5.0 | |||||||||||
Ф3.5 | √ | √ | 2.0〜5.0 | ||||||||||||
Ф4.0 | √ | √ | √ | 2.0〜5.0 | |||||||||||
Ф4.5 | √ | √ | √ | 2.0〜5.0 | |||||||||||
Ф5.0 | √ | √ | 2.0〜5.0 | ||||||||||||
リベット接触寸法公差（mm）
ヘッド直径（D） | Dレンジ | D <> | 4.0≦D <> | D≧7.0 |
ノーマル | ±0.07 | ±0.08 | ±0.1 | |
精度 | ±0.05 | ±0.06 | ±0.08 | |
ヘッド厚さ | Tレンジ | 0.2≦T≦0.8 | 0.8 <> | T> 1.5 |
ノーマル | ±0.03 | ±0.04 | ±0.05 | |
精度 | ±0.02 | ±0.025 | ±0.03 | |
シャンク径（d） | Dレンジ | d <> | d≧2.0 | |
ノーマル | -0.02 | -0.02 | ||
精度 | -0.02 | -0.02 | ||
全長（TL） | TL範囲 | D≦5.0 | D> 5.0 | 特別連絡先（注1） |
ノーマル | +0.1 | +0.15 | +0.15 | |
精度 | +0.06 | +0.1 | +0.1 | |
コンタクト層（S）の公称厚さ | Sレンジ | S≦0.4 | S> 0.4 | |
公差 | ±0.05 | ±0.06 | ||
デミング角 | T＆L | T≦0.5 | T> 0.5かつT <> | T> 0.5かつT≧L |
θ値と公差 | （注2） | 9o±2o | θ= 13o±20o | |
球面半径（SR） | SR範囲 | 1.0〜2.5 | > 2.5〜9.5 | > 9.5 |
公差 | ±0.5 | ±1.0 | ±0.2R | |
接触面のエッジでの半径（R） | 通常0.2〜0.5 | |||
シャンクボトムのエッジの半径（R） | <> | |||
注1：特殊接点とは、シャンクまたはピットまたはくぼみがシャンクにある接点リベットを指します。 | ||||
主な用途
リレー、コンタクタ、ミニチュアスイッチ、温度コントローラなど
主原料
Ag / Cu、AgNi / Cu、AgSnO2In2O3 / Cu、AgSnO2 / Cu、AgCdO / Cu、AgCuO / Cu、AgZnO / Cuのような、
Aokai Electricは、CE認証を取得した高品質のシルバーバイメタルコンタクトリベットのための最善の情報源です。 私たちは2008年に設立されて以来、中国最大のメーカーやサプライヤーです。
人気ラベル: シルバーバイメタルコンタクトリベット、メーカー、サプライヤー、工場、CE
